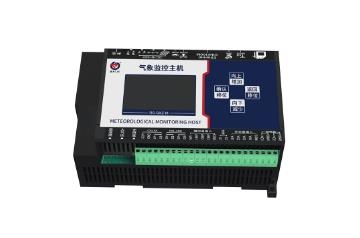

RS-QXZ-M 氣象監控主機是一款氣象站專用控制主機。該設備具有 1 路 ModBus-RTU 主站接口（可通過此接口連接我司其他類型的 485 變送器）、4 路模擬量信號采集、1 路浸 水檢測、4 路開關量采集、2 路繼電器輸出；該設備即可通過 RJ45 網口也可通過 GPRS 方 式將數據上傳至監控軟件平臺，同時該監控主機還帶有 1 路 ModBus-RTU 從站接口也可將 數據通過 485 通信的方式上傳至客戶的監控軟件或 PLC 組態屏等；該主機能夠外接 1 臺最 大 1024*256 點陣的 LED 屏；該主機還可具有短信報警功能，采集數據超限后可發短信進 行報警，并該主機可通過短信進行遠程參數配置。
功能特點
具有 1 路 ModBus-RTU 主站接口可接入我司所有類型的 485 變送器例如：風速、風 向、空氣質量、土壤水分等變送器。
可采集 1 路 0-100V 直流電壓、3 路 4-20mA 電流信號，監控主機上可設置轉換系數。
具有 4 路開關量信號采集，其中第 4 路可用作外接翻斗式雨量計。
具有 1 路水浸檢測，可外接漏水電極也可外接漏水繩，最長 30 米。
2 路繼電器輸出，可關聯到任何一路信號采集上做報警或自動控制使用。
1 路 RJ45 網口，可將氣象監測數據上傳至遠端監控軟件平臺。
1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
強大的脫機短信報警功能，報警內容可自定義。
具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態 軟件。
大屏中文液晶顯示，界面簡潔友好。
內置數據存儲，可存儲 52 萬條記錄，通信故障時，設備自動存儲，通信恢復后可將存 儲數據上傳。
可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。
若不使用太陽能電池板也可采用外接 24V 直流電源供電。
設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
技術參數
| 參數名稱 | 范圍或接口 | 說明 |
| 數據上傳通信接口 | RJ45網口 | 通過網口方式上傳數據 |
| GPRS無線 | 通過GPRS方式上傳數據 | |
| GSM短信 | 支持短信報警 | |
| ModBus-RTU 從站接口 | 支持外部設備通過ModBus-RTU協議問詢監控主機中的數據。 | |
| 數據采集通信接口 | 從RS485接口 | 能夠采集1-32臺485接口的變送器的數據，最長通信距離≥1500米 |
| 點陣LED屏顯示接口 | LED屏顯示接口 | 支持最大點陣數1024*256的單色LED顯示屏 |
| 1路直流電壓采集 | 采集量程0-100V |
采集精度±0.1V，輸入阻抗≥100K 監控主機可設置轉換系數 |
| 3路4-20mA電流信號采集 | 4-20mA電流信號采集 |
采集分辨率3000 輸入阻抗≤120歐 監控主機可設置轉換系數 |
| 1路水浸檢測信號 | 可進行漏水檢測 | 標配漏水電極，用戶也可選漏水繩，最長可達30米 |
| 4路開關量信號輸入 | 可檢測干接點通斷狀態 | 外接無源干接點，響應時間≤0.2S |
| 2路繼電器輸出 | 繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A 本繼電器可關聯到任意通道的上下限，用作報警或自動控制。 |
| 1路翻斗式雨量計脈沖信號輸入 | 采集磁開關脈沖信號進行雨量計量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、當前雨量（本日00:00至當前）、昨日雨量（昨日00:00-24:00）及永久累計雨量值 （默認采用第四路開關量作為雨量計輸入） |
| 數據上傳間隔 | 1S~10000S | 數據上傳間隔1S~10000S可設 |
| 內置存儲容量 | 52萬條 | 內置存儲，最多可存儲52萬條 |
| 供電 | 外部電源供電 | 供電電壓24V |
